Frac-stabler er høytrykksbrønnhodeenheter som brukes til å kontrollere og lede hydraulisk fraktureringsvæske inn i en brønnboring – og de er den viktigste delen av trykkkontrollutstyret under enhver fracking-operasjon.
I olje- og gassindustrien avhenger suksessen og sikkerheten til en hydraulisk fraktureringsjobb sterkt av integriteten til overflateutstyr. Blant alle komponentene som er involvert, frac stabler fremstå som uunnværlig. Enten du er en ingeniør som vurderer kompletteringsutstyr eller en innkjøpsspesialist som sammenligner trykkklassifiserte sammenstillinger, er det viktig å forstå frac-stabler – deres design, funksjon, vurderinger og utvalgskriterier.
Denne veiledningen gir en omfattende titt på frac-stabler: hva de er, hvordan de fungerer, hvordan de skiller seg fra tradisjonelt brønnhodeutstyr, og hvilke faktorer som bestemmer hvilken frac-stackkonfigurasjon som er riktig for en gitt brønn.
Hva er en Frac Stack?
A frac stack er en spesialisert brønnhodetrykkkontrollmontasje installert på overflaten av en olje- eller gassbrønn spesielt for hydrauliske fraktureringsoperasjoner. I motsetning til et stogard brønnhode, som er designet for langsiktig produksjon, er en frac-stabel konstruert for å tåle de ekstreme trykket og slipende slurries forbundet med å pumpe fraktureringsvæske - ofte en bloging av vann, proppemiddel og kjemiske tilsetningsstoffer - dypt inn i formasjonen.

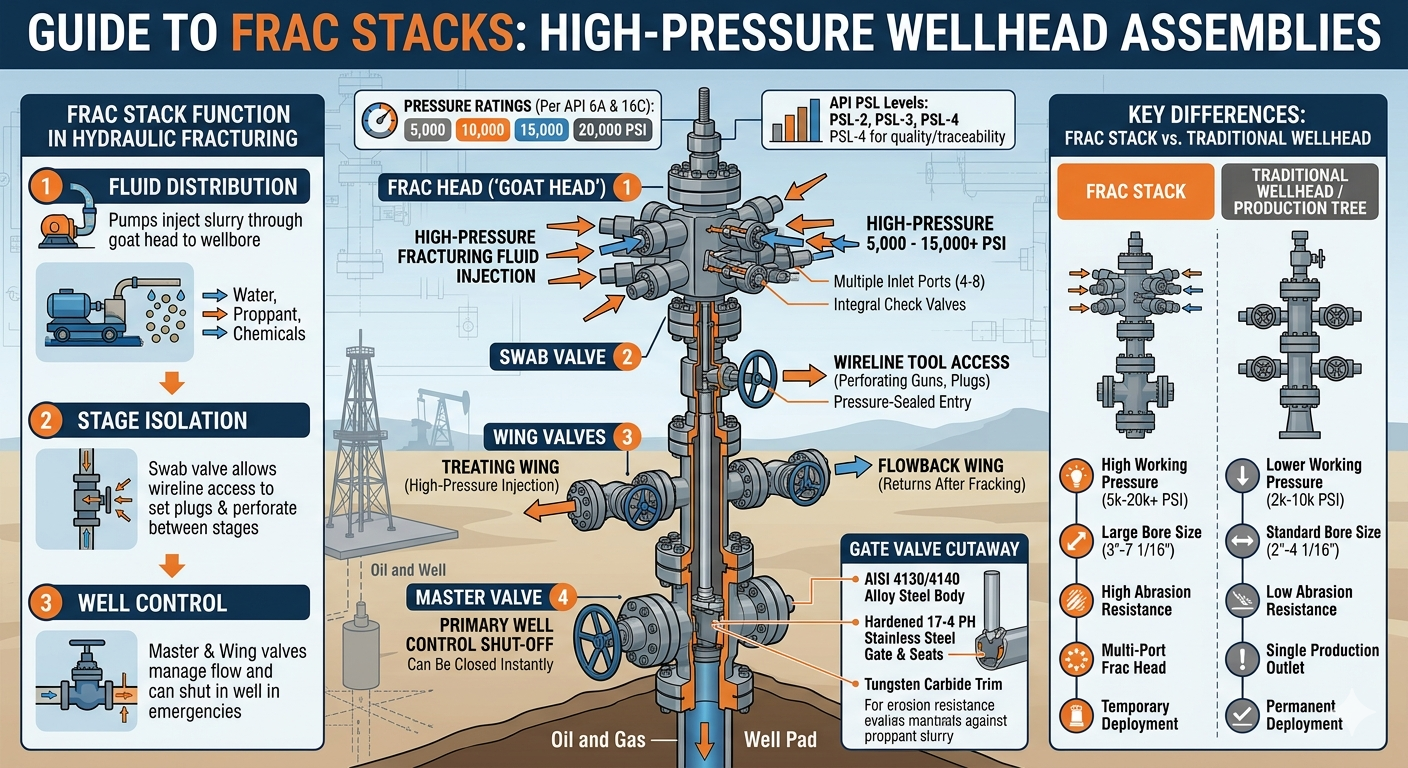

I kjernen består en frac-stabel vanligvis av:
- En hovedventil — den primære stengeventilen ved bunnen av stabelen
- En vattpinneventil — gir tilgang til brønnhull for kabelverktøy
- Vingeventiler — direkte strømning til og fra fraktureringslinjer
- Et frac hode (eller geitehode) — den øverste manifolden som forbinder flere behandlingsjernslinjer
- Kontroller ventiler og drepeledninger — for brønnkontroll og nødtrykkavlastning
Sammen gjør disse komponentene det mulig for mannskaper å pumpe fraktureringsvæske ved ekstremt høye trykk - vanligvis mellom 5 000 og 15 000 PSI , selv om ultrahøytrykksapplikasjoner kan overstige 20 000 PSI — med presisjon og sikkerhet.
Hvordan fungerer en Frac Stack under en hydraulisk fraktureringsjobb?
En frac stack fungerer som det primære grensesnittet mellom høytrykks overflatepumpeutstyr og brønnhullet, og kontrollerer væskeinjeksjon gjennom hvert trinn av fraktureringsprogrammet.
Når en hydraulisk fraktureringsjobb begynner, tvinger høytrykkspumper fraktureringsvæske gjennom behandlingsjernlinjer som kobles til frakturhodet. Frac-hodet - ofte kalt et "geitehode" på grunn av dets multiport-konfigurasjon - distribuerer væske fra flere pumpebiler samtidig inn i brønnhullet. Dette gjør det mulig for operatører å oppnå ekstremt høye injeksjonshastigheter (noen ganger over 100 fat i minuttet ) nødvendig for å bryte tette formasjoner.
Gjennom hele operasjonen:
- Den hovedventil kan lukkes øyeblikkelig for å stenge i brønnen i en nødssituasjon
- Vingeventiler åpnes eller lukkes for å håndtere tilbakestrømning og behandlingslinjer
- Den vattpinneventil muliggjør re-entry med wireline-verktøy mellom trinnene
- Drep linjer la operatører pumpe drepevæske for å gjenvinne brønnkontroll om nødvendig
Etter at fraktureringen er fullført, kan frakturstakken fjernes og erstattes med et produksjonstre, eller den kan forbli midlertidig under tilbakestrømningsoperasjoner.
Frac Stack vs. Traditional Wellhead: Key Differences
Frac-stabler og konvensjonelle brønnhodeenheter tjener forskjellige formål og er bygget etter forskjellige standarder. Tabellen nedenfor oppsummerer de kritiske forskjellene.
| Funksjon | Frac Stack | Tradisjonelt brønnhode / produksjonstre |
| Primærformål | Hydraulisk fraktureringsvæskeinjeksjon | Langsiktig produksjonskontroll |
| Arbeidstrykk | 5 000 – 20 000 PSI | 2 000 – 10 000 PSI (vanlig) |
| Borestørrelse | 3" – 7-1/16" (stor boring foretrekkes) | 2" – 4-1/16" (standard) |
| Slitasjemotstand | Høy — designet for proppantslurry | Lav — ikke designet for slipemidler |
| Frac-hode med flere porter | Ja — flere pumpetilkoblinger | Nei |
| Implementeringsvarighet | Midlertidig (dager til uker) | Permanent (år til tiår) |
| API-standard | API 6A / API 16C | API 6A |
Tabell 1: Sammenligning mellom frac-stabler og tradisjonelle brønnhode-/produksjonstresammenstillinger på tvers av nøkkeloperasjonsparametere.
Frac Stack Pressure Ratings: Hva betyr de?
Trykkvurdering er den viktigste enkeltspesifikasjonen når du velger en frac-stabel – den bestemmer direkte om sammenstillingen trygt kan inneholde brønnhull og behandlingstrykk.
Frac stabler er trykkvurdert pr API 6A and API 16C standarder. Vanlige arbeidstrykkklasser (WP) inkluderer:
- 5000 PSI WP – egnet for grunnere formasjoner med lavere trykk
- 10 000 PSI WP — den mest utbredte vurderingen i store amerikanske skiferspill
- 15 000 PSI WP — brukes i dype høytrykksbrønner som Perm-bassengets dypere mål
- 20 000 PSI WP — fremvoksende klasse for ultradype eller ultratette formasjoner som krever ekstreme behandlingstrykk
Det er viktig å merke seg at arbeidstrykkklassifisering av frac-stakken må være lik eller overstige maksimalt forventet overflatebehandlingstrykk (MASITP) for jobben, inkludert en sikkerhetsmargin. Operatører bruker vanligvis en 10–15 % sikkerhetsmargin over den beregnede MASITP når du velger frac stack-trykkvurderinger.
En mismatch – ved å bruke en undervurdert frac-stack – kan resultere i katastrofal utblåsning eller utstyrsfeil. I følge bransjeanalyse, trykkrelaterte brønnhodehendelser er fortsatt en av de viktigste årsakene til alvorlige skader under fullføringsoperasjoner, og understreker hvorfor riktig vurderingsvalg ikke er omsettelig.
Nøkkelkomponenter i en Frac Stack-sammenstilling
Hver komponent i en frac-stabel spiller en spesifikk rolle i å opprettholde brønnkontroll og lede fraktureringsvæske.
1. Hovedventil
Hovedventilen er den første forsvarslinjen i brønnkontroll - den kan stenge helt i brønnhullet med en enkelt operasjon. Vanligvis en full-boring gate ventil, den er installert rett over foringsrørspolen eller brønnhodet. Under normale pumpeoperasjoner forblir hovedventilen helt åpen for å minimere trykkfallet. I nødstilfeller kan den lukkes eksternt eller manuelt i løpet av sekunder.
2. Vaskeventil
Vaskeventilen sitter over hovedventilen og gir et trykkforseglet tilgangspunkt for wirelineverktøy, perforeringspistoler eller plugginnstillingsverktøy. I plug-and-perf-kompletteringer – den dominerende teknikken i amerikanske skiferoperasjoner – brukes vattpinneventilen gjentatte ganger mellom fraktureringstrinn for å kjøre perforeringskjøringer og plugginnstillinger.
3. Vingeventiler (behandling og tilbakestrømning)
Vingeventiler strekker seg horisontalt fra frac stack-legemet og kobles til behandlingsjernledninger (for pumping) og tilbakestrømningslinjer (for retur etter frakturering). En typisk frac-stabel har minst to vingeventiler - en høytrykksbehandlingsvinge og en lavtrykks tilbakestrømningsvinge. Høytrykks vingeventiler på moderne frac stabler funksjoner trim av wolframkarbid for å motstå erosjon fra proppantholdig slurry.
4. Frac Head (geitehode)
Frac-hodet er den øverste komponenten i frac-stakken og det primære koblingspunktet for flere behandlingsjernlinjer fra pumpebiler. Et frac-hode har vanligvis 4 til 8 innløpsporter , slik at flere pumper kan injiseres samtidig. Denne parallellinjeksjonsevnen er det som muliggjør de ekstremt høye strømningshastighetene som kreves for moderne flertrinns kompletteringer. Frac-hodet har også integrerte tilbakeslagsventiler for å forhindre tilbakestrømning.
5. Droppledning og tilbakeslagsventiler
Drepledninger gir en hjelpebane for å pumpe tung væske inn i brønnhullet for å gjenvinne kontrollen i tilfelle en brønnkontrollhendelse. Tilbakeslagsventiler er integrert i hele frac-stabelen for å forhindre tilbakestrømning av brønnhullsvæsker eller gasser inn i pumpeledningene ved behandling av trykkfall.
Typer Frac-stabler: Enkelt-, dobbel- og glidelåskonfigurasjoner
Frac-stabler er utplassert i flere konfigurasjoner avhengig av brønndesign, puteboringsoppsett og operasjonelle mål.
| Konfigurasjon | Beskrivelse | Beste applikasjon |
| Enkel Frac Stack | En stabel per brønnhull; standard konfigurasjon | Enkeltbrønnkompletteringer, vertikale brønner |
| Dual Frac Stack | To stabler som deler en felles behandlingsmanifold | Samtidig frakturering av tostrengskompletteringer |
| Glidelås Frac-oppsett | Vekslende frakturering mellom to tilstøtende brønner via separate stabler og delt manifold | Puteboring — forbedrer pumpeutnyttelsen, reduserer NPT |
| Simul-Frac oppsett | Frakturering av to brønner samtidig ved hjelp av dedikerte pumpespreder | Høyintensive putekompletteringer; maksimerer antall etapper per dag |
Tabell 2: Vanlige frac stack-konfigurasjoner, deres beskrivelser og optimale applikasjonsscenarier.
Adopsjonen av glidelås frac and simul-frac teknikker i Perm-bassenget og andre store amerikanske skiferspill har drevet betydelig innovasjon innen frac stack-design. I simul-frac-operasjoner har operatører rapportert fullføringseffektivitetsforbedringer på 40–60 % sammenlignet med konvensjonell enkeltbrønnbrudd, noe som dramatisk reduserer kostnaden per sidefot.
Materialvalg og slitestyrke i Frac Stacks
Materialvalg er kritisk fordi frac-stabler er utsatt for svært slitende proppant-oppslemminger - slitasjesvikt er en av hovedårsakene til frac-stabler nedetid og utskifting.
Viktige materielle hensyn inkluderer:
- Materialer på karosseri og panser: AISI 4130/4140 legert stål, varmebehandlet for å oppfylle kravene til API 6A PSL-3 eller PSL-4
- Sete- og portbeklædning: Wolframkarbid eller herdet 17-4 PH rustfritt stål for erosjonsmotstand i høyhastighets proppantstrøm
- Forseglinger: Elastomere tetninger må være kompatible med fraktureringsvæskekjemi, inkludert høy-pH slickwater-systemer og syrebaserte stimuleringsvæsker
- Sur service (H₂S) miljøer: NACE MR0175/ISO 15156-kompatible materialer er obligatoriske når hydrogensulfid er tilstede
Studier innen kompletteringsutstyrssektoren viser det wolframkarbid-trimmet ventiler demonstrere en levetid 3–5 ganger lenger enn standard ståltrimmede ventiler i applikasjoner med høy proppantkonsentrasjon, noe som reduserer de totale kompletteringskostnadene betydelig gjennom færre utstyrsbytter.
API-standarder som styrer Frac Stack-design og -testing
Frac-stabler må overholde internasjonalt anerkjente API-standarder – samsvar er ikke valgfritt; det er et juridisk og kontraktsmessig krav på de fleste olje- og gassvirksomheter.
- API 6A (brønnhode- og juletreutstyr): Styrer design, materialer, testing og merking av brønnhodekomponenter inkludert frac stabler. PSL-2-, PSL-3- og PSL-4-nivåene definerer gradvis strengere kvalitets- og sporbarhetskrav.
- API 16C (Choke and Kill Equipment): Gjelder høytrykksbrønnkontrollkomponenter, inkludert drepeledninger og strupemanifolder, ofte integrert med frac-stabler.
- API 6FA / 6FB (branntesting): Branntestede frac stack-ventiler kan spesifiseres i miljøer med forhøyet brannrisiko.
- NACE MR0175: Materialkrav for sure serviceapplikasjoner der H₂S-konsentrasjoner overstiger terskelverdiene.
For kritiske brønner og høyrisikomiljøer spesifiserer operatører vanligvis PSL-3 eller PSL-4 rangerte frac-stabler, som krever full materialsporbarhet, supplerende NDE (ikke-destruktiv undersøkelse) og bevitnet fabrikkaksepttesting (FAT).
Hvordan velge riktig Frac Stack: En praktisk sjekkliste
Å velge riktig frac-stack krever en systematisk evaluering av brønnforhold, operasjonelle krav og regulatoriske forpliktelser.
| Utvalgskriterium | Hva skal vurderes |
| Arbeidstrykk | MASITP sikkerhetsmargin; matche til API 6A trykkklasse |
| Borestørrelse | Må passere rør eller foringsrør OD; full boring anbefales for kabeltilgang |
| Væskekompatibilitet | Tetningselastomerer må være kompatible med frac-væskekjemi (pH, temperatur, kjemikalier) |
| H₂S / CO₂-tjeneste | NACE-kompatible materialer kreves; bekrefte deltrykk |
| Temperaturvurdering | Overflatens omgivelsestemperaturområde; høytemperaturtetning for HPHT-brønner |
| Slitasje / proppantbelastning | Maskestørrelse og konsentrasjon av proppant; wolframkarbidtrim for høykonsentrasjonsjobber |
| API PSL-nivå | PSL-2 for standardbrønner; PSL-3/4 for høyrisiko- eller kritiske brønner |
| Fullføringsmetode | Plugg-og-perf vs. skyvehylse; bestemmer krav til vattpinneventiler |
Tabell 3: Sjekkliste for praktisk valg av frac stack som dekker nøkkeltekniske og operasjonelle parametere.
Frac Stack vedlikehold, inspeksjon og levetid
Riktig vedlikehold er avgjørende for å sikre at frac-stabler fungerer pålitelig – en sviktende ventil eller blåst forsegling under en høytrykkspumpejobb representerer både en sikkerhetsrisiko og en kostbar ikke-planlagt nedstengning.
Bransjens beste praksis for vedlikehold av frac stack inkluderer:
- Pre-jobb trykktesting: Alle frac-stabler må trykktestes til arbeidstrykkklassifiseringen (vanligvis en lavtrykkstest ved 250 PSI og en full arbeidstrykktest) før hver jobb.
- Ettersyn etter jobb: Ventiler, seter og tetninger bør inspiseres etter hver jobb. Ventillister og portseter er gjenstander med høyest slitasje.
- Fulle oppussingsintervaller: Mange operatører spesifiserer full demontering og resertifisering hver 12–18 måneder eller etter et definert antall arbeidstimer, avhengig av hva som kommer først.
- Dokumentasjon og sporbarhet: Vedlikeholdsdokumenter, trykktestsertifikater og materialsporbarhetsdokumenter må følge med alle frac-stabler i regulerte markeder.
Å neglisjere vedlikeholdssykluser er en ledende årsak til feil i felt frac stack. Bransjedata tyder på det forebyggende vedlikeholdsprogrammer reduserer uplanlagte frac stack-feil med opptil 70 % , noe som gir betydelige kostnadsbesparelser over levetiden til et fullføringsprogram.
Innovasjoner innen Frac Stack-teknologi
Frac stack-teknologien fortsetter å utvikle seg raskt for å støtte de stadig mer aggressive fullføringsprogrammene som kreves av skiferoperatører.
- Elektriske og hydrauliske ventiler: Fjernaktiverte frac-stabler lar operatører åpne og lukke ventiler fra sikker avstand, noe som reduserer personelleksponering under høytrykksoperasjoner.
- Automatisert trykkovervåking: Integrerte trykktransdusere og sanntids SCADA-integrasjon muliggjør kontinuerlig overvåking av frac stack-integritet under pumping.
- 20 000 PSI-class systems: Etter hvert som operatører retter seg mot dypere, tettere formasjoner, begynner neste generasjons frac-stabler vurdert til 20 000 PSI mer kommersiell bruk.
- Kompakt og lett design: Modulære frac-stabler designet for rask opprigging og nedrigging på puteplasser med flere brønner reduserer total fullføringstid per brønn.
- Høyhastighets frac-plugg borer ut: Integrerte kveilrør og tilbakestrømningssystemer sammen med frac-stabler muliggjør raskere pluggboring mellom trinnene, og støtter høyfrekvente fullføringsplaner.
Disse innovasjonene støtter samlet industriens drivkraft mot raskere og mer effektive fullføringer samtidig som risikoen for menneskelig eksponering for høytrykksutstyr reduseres.
Ofte stilte spørsmål om Frac Stacks
Spørsmål: Hva er forskjellen mellom en frac-stack og et frac-hode?
A: A frac stack refererer til hele brønnhodeenheten - hovedventil, vattpinneventil, vingeventiler og frac-hode kombinert. A frac hode (eller geithode) er spesifikt den øvre multiportmanifolden til frac-stakken som forbinder behandlingsjernlinjer fra flere pumpebiler til brønnboringen.
Spørsmål: Hvor lang tid tar det å rigge opp en frac-stack?
Opprigningstiden for en frac-stack varierer avhengig av konfigurasjonskompleksiteten. En standard enkelt frac-stabel kan vanligvis rigges inn 4–8 timer av et erfarent mannskap. Zipper frac-oppsett med delte manifolder og flere stabler kan ta 12–24 timer for full opprigging og trykktesting.
Spørsmål: Kan en frac-stack brukes til tilbakestrømning etter frakturering?
Ja. Mange operatører bruker frac stack's tilbakestrømningsvingeventil å lede returfluider og gass til overflatebehandlingsutstyr i løpet av den innledende tilbakestrømningsperioden. Frac-stakken blir imidlertid vanligvis erstattet av et permanent produksjonstre før langsiktig produksjon starter, da frac-stabler ikke er designet for utvidet produksjonstjeneste.
Spørsmål: Hva forårsaker frac stack-feil?
Den most common causes of frac stack failures include: erosjon av ventilseter og porter fra proppemiddelslurry; forringelse av forseglingen på grunn av væskekjemisk inkompatibilitet; overskridelse av arbeidstrykket ; og utilstrekkelig trykktesting før jobb . Riktig materialvalg, regelmessig vedlikehold og testprotokoller før jobb reduserer de fleste feilmoduser.
Spørsmål: Er frac-stabler leid eller kjøpt?
Begge modellene er felles. Brønnserviceselskaper og oljefeltutleiefirmaer tilbyr frac stabler på en jobb-for-jobb eller periodeleie , som er vanlig for operatører som ikke ønsker å administrere vedlikeholdsprogrammer. Større operatører med høy fullføringsaktivitet ofte eier sine frac-stabler og drifte sine egne vedlikeholdsfasiliteter for å kontrollere kostnader og tilgjengelighet.
Konklusjon: Hvorfor det er viktig å få Frac-stabler riktig
Frac-stabler er ikke en vare — de er presisjonskonstruerte, sikkerhetskritiske sammenstillinger hvis korrekte valg, vedlikehold og drift direkte påvirker brønnsikkerheten, kompletteringseffektiviteten og til slutt økonomien til hvert hydraulisk fraktureringsprogram.
Fra å velge riktig trykkklasse og borestørrelse til å spesifisere passende materialkvaliteter for sur eller slipende bruk, har enhver beslutning i frac stack-konfigurasjon nedstrømskonsekvenser. Etter hvert som fullføringsprogrammer blir mer aggressive – dypere, lengre lateraler, høyere behandlingstrykk, flere stadier per brønn – vil rollen som høyytelses, riktig sertifiserte frac-stabler bare bli viktigere.
Ingeniører og innkjøpsfagfolk som forstår de tekniske grunnprinsippene til frac-stabler, er bedre posisjonert til å ta beslutninger som forbedrer driftssikkerheten, reduserer utstyrets nedetid og optimaliserer de totale kostnadene ved fullføring av brønn.
