En BOP-akkumulator er den hydrauliske enheten med lagret energi som lukker utblåsningssikringene når en rigg ikke har kraft, ingen trykkluft og ingen pumper i gang. Det er ikke en brønnborekomponent; det er strømforsyningen som får resten av BOP-stakken til å fungere i nødstilfeller, og dens kapasitet måles i brukbar hydraulikkvæske, ikke i hvor mange flasker som får plass på sklien.
Den definisjonen driver alt nedenfor: hvorfor nitrogenforfylling betyr mer enn antall flasker, hvorfor en enhet som passerer en statisk trykksjekk fortsatt kan lukke sakte, og hva som skal spesifiseres, lades og inspiseres slik at lukkekraften fortsatt er der på den andre og tredje funksjonen til et spark.
Hva en BOP-akkumulator må gjøre
En overflate-BOP-akkumulator må levere nok lagret væske til å betjene alle nødvendige nødfunksjoner i rekkefølge og fortsatt holde trykket over nitrogenforskuddet, uten ekstern energikilde.
En arbeidsenhet inneholder derfor minst:
- Nitrogenladede flasker på manifoldstativ, hver med sin egen isolasjonsventil.
- Et hydraulisk reservoar dimensjonert for å dekke volumet flaskene slipper ut, pluss en arbeidsmargin.
- Luftdrevne, elektriske eller doble pumper med automatiske trykkbrytere.
- Regulatorer som trapper flasketrykket ned til sylinderen og den ringformede sikringstilførselen.
- Avlastningsventiler, tilbakeslagsventiler og en dedikert nitrogenpåfyllingstilkobling.
- Et kontrollpanel med funksjonsventiler, pluss et fjernpanel ved boredekk på de fleste rigger.
- Målere eller svingere, lavtrykksalarmer og væskenivåindikasjon.
Design og driftspraksis ligger under to dokumenter: API Spec 16D for selve kontrollsystemet, og API Std 53 for brønnkontrollutstyrssystemer på brønnstedet. Begge sirkler det samme antallet, brukbart væskevolum med en definert trykkmargin, og begge antar at enheten er ladet, inspisert og testet i henhold til en tidsplan.
Hvordan lagret energi blir lukkekraft
Energi lagres som komprimert nitrogen i stedet for pumpet væske, og det er grunnen til at enheten fortsetter å fungere etter at riggen mister kraft.
Hver flaske er delt i to kamre. Nitrogen er forhåndsladet på den ene siden; hydraulikkvæske fra reservoaret pumpes inn i den andre. Fordi nitrogen komprimerer og væske ikke gjør det, lader pumpen gassen når den fyller skallet. Når en funksjonsventil åpner, ekspanderer nitrogenet og skyver væske til sperreoperatøren under trykk, uten behov for pumpe, lufttilførsel eller elektrisk kraft.
Precharge er gulvet i systemet. Væske slutter å strømme så snart flasketrykket faller til nitrogenforfyllingsverdien, så alle nyttige handlinger skjer mellom arbeidstrykk og forfylling.
Flasketype angir hvordan separasjonen gjøres
| Type | Separasjon | Styrker | Watch-outs |
|---|---|---|---|
| Blære | Gummiblæren holder nitrogen inne i et væskefylt stålskall | Rask respons, lav pris per gallon, enkel å lade opp og gjenoppta blæren | Blære can rupture or chafe if precharge is wrong; moderate volume per bottle |
| Stempel | Et forseglet stempel skiller de to kamrene | Høyere trykkklasser, bred temperaturtoleranse, lang levetid | Tetningsslitasje tilfører partikler til væsken; tyngre, dyrere, trenger tetningsservice |
| Diafragma | En fleksibel diafragma skiller kamrene | Kompakt, ingen glidende forsegling, forutsigbar oppførsel | Lite brukbart volum per flaske; diafragma tretthet |
Precharge følger gassloven, og det gjør vinteren også
På et 3000 psi-system er nitrogenpåfyllingen vanligvis 1000 psi, kontrollert med væskesiden isolert og drenert. Dette tallet er temperaturavhengig: en flaske ladet til 1000 psig ved 70 °F leser omtrent 865 psig ved 0 °F, fordi nitrogentrykket skalerer med absolutt temperatur. En enhet som så fulladet ut om sommeren, kan mangle brukbar væske i en januaroppstart, og en ladet med trykkluft i stedet for tørt nitrogen medfører en reell brannfare.
Størrelse etter brukbart volum, ikke etter antall flasker
Tallet som hører hjemme i en spesifikasjon er brukbart væskevolum ved en definert trykkmargin, aldri totalt flaskevolum eller flaskeantall.
For et 3000 psi-system med 1000 psi forhåndslading er den isotermiske tilnærmingen enkel: brukbart volum tilsvarer totalt flaskevolum multiplisert med én minus forhåndsladning (absolutt) delt på arbeidstrykk (absolutt). I praksis er tallet som må bevises mindre, fordi systemet må holde seg minst 200 psi over forlading etter siste nødvendige funksjon. Det er tallet en nedtrekkstest gir.
| Flaskebank | Totalt volum | Kan brukes til å forhåndslade | Brukbar ved forhåndslading 200 psi | Hvor det er vanlig å se |
|---|---|---|---|---|
| 4 × 10 gal | 40 gal | ≈ 26,5 gal | ≈ 24 gal | Kompakte overflatestabler med få funksjoner |
| 4 × 15 gal | 60 gal | ≈ 39,8 gal | ≈ 36 gal | Overflatestabler med sylindre og en ringformet |
| 6 × 15 gal | 90 gal | ≈ 59,7 gal | ≈ 54 gal | Større stabler, dypere brønner, ekstra funksjoner |
| 4 × 20 gal | 80 gal | ≈ 53 gal | ≈ 48 gal | Høytrykksstabler med skjærsylinder |
To konsekvenser følger. Å heve forladningen for å få ekstra flasketrykk reduserer alltid brukbar væske. Og å legge til funksjoner, en andre ring, en HCR-ventil eller en hydraulisk choke, endrer kravet, og det er grunnen til at en stabelendring ofte tvinger en akkumulator til å endre størrelse i stedet for én flaske til.
Forlading, regulerte trykk og lukketid
Still inn nitrogenpåfylling først, fordi annethvert trykk på enheten er nedstrøms for den og lukketid bestemmes av strømningsbanen i stedet for av flasketelling.
| Parameter | Typisk verdi | Hvorfor det betyr noe |
|---|---|---|
| Arbeidstrykk på flaske | 3000 psi | Dekker lagret energi og setter stativtrykket |
| Nitrogen forladning | 1000 psi ved 70 °F | Gulvet i systemet; for lavt avfallsvolum, for høyt fjerner det |
| Ramsikringsforsyning | 1500 psi, regulert | Matcher operatørvurderinger; ekstra trykk gir slitasje, ikke kraft |
| Ringformet sikringstilførsel | 1500 psi, regulert | Må tette uten å overkomprimere og skade elementet |
| Skjærstang og HCR-forsyning | 3000 psi, unregulated branch | Klipping krever maksimalt tilgjengelig trykk |
| Stengetid | 30 s eller mindre for værer, 45 s eller mindre for skjærstøter | Definerer hvor mye væske nedtrekkstesten må påvise |
Stengetid er et flytproblem. Ventilstørrelse, slangeboring, operatørvolum og kjørelengden fra panel til sikring betyr mer enn én ekstra flaske. En enhet kan holde fullt trykk og fortsatt lukke sakte hvis strømningsveien er begrenset, og det er derfor funksjonstesten, ikke måleren, er det virkelige beviset.
Daglige kontroller, feilmoduser og nedtrekkstest
En ti-minutters tur rundt fanger nesten alle akkumulatorproblemer før det blir en brønnkontrollhendelse.
- Flasketrykk og forhåndslading avlest mot omgivelsestemperatur, ikke mot sommeravlesning.
- Reservoarnivå, væskefarge og tegn på emulsjon eller grus.
- Pumpestarttrykk og ladetid; en langsom opplading peker på en slitt pumpe eller lekk tilbakeslagsventil.
- Lekkasjer ved manifoldarmaturer, flaskeventiler og operatørtilførselsledninger.
- Lufttilførselstrykk og tørketilstand på luftdrevne enheter.
- Funksjonsventiler går helt tilbake til nøytral, uten trykkkryping på målerne.
- Fjernpanel og lavtrykksalarm testet til brønnprogrammet.
De fleste feltfeil kan spores tilbake til fire årsaker: en sprukket eller foldet blære, en langsom nitrogenlekkasje ved en ventil eller ladeport, en lekkende flasketilbakeslagsventil som lar væske migrere mellom flaskene, og forurenset hydraulikkvæske som blokkerer filtrene og bremser hver funksjon. Ingen av dem er pålitelig synlig på en trykkmåler. Det er derfor den periodiske nedtrekkstesten eksisterer:
- Registrer omgivelsestemperatur, forhåndsladingsverdier og funksjonssekvensen som kreves av brønnprogrammet.
- Isoler pumper og eventuell ekstern energiforsyning; legg merke til starttrykk og reservoarnivå.
- Betjen hver påkrevde funksjon i rekkefølge, vanligvis alle stenger lukket, en ringformet lukket og HCR-ventilen åpnet.
- Registrer trykket etter hvert trinn; systemet må holde seg minst 200 psi over forhåndslading etter siste funksjon.
- Sammenlign uttømt væske med forventet brukbart volum, lad opp enheten og arkiver resultatet.
Den samme disiplinen gjelder når stabelen er trykktestet i stedet for funksjonstestet: tetninger, hulrom og operatører er bevist under press, og kontrollsystemet må holde sin margin hele veien.

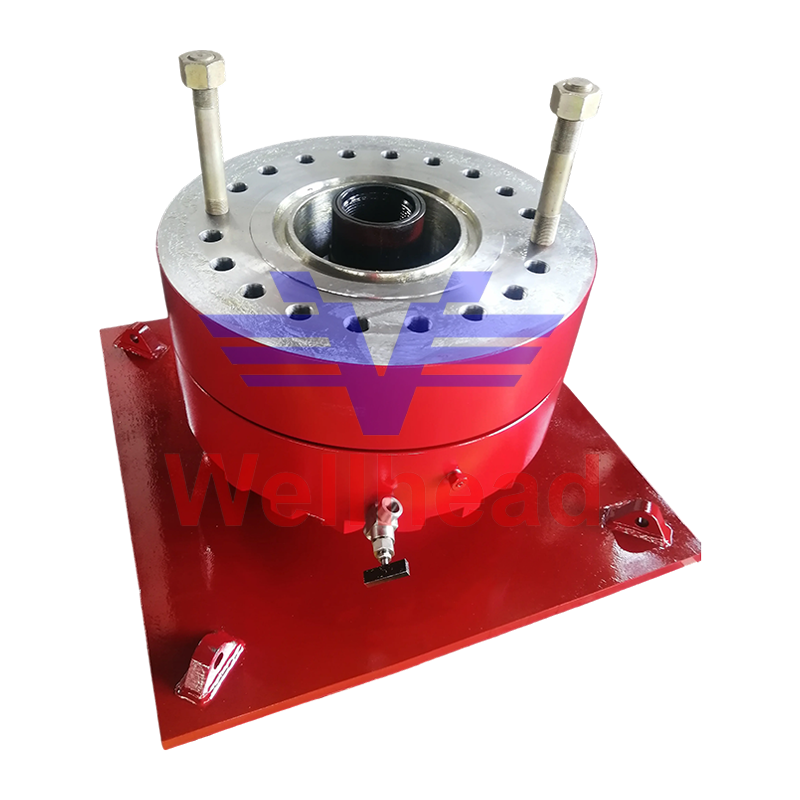

BOP-teststubbe for utblåsningssikringsstablingstesting BOP-teststump for utblåsningssikringssystemer, gir høytrykksforsegling og fjernkontroll i trykktestede stabler med tilpassede kontrollenheter. Se produkt → Hvor akkumulatoren møter stabelen
Spesifiser kontrollenheten og stabelmaskinvaren sammen, fordi forhindrerne selv bestemmer det brukbare volumet du trenger.
De største forbrukerne av lagret væske er den ringformede sikringen, som trenger et stort volum for å tette rundt en rekke rørstørrelser, og stempelsikringene, som må lukkes og låses mot brønntrykket. En to-ramme stabel med en ringformet er et vanlig minimum; ved å legge til en skjærstøter eller en andre ringform endres beregningen av brukbart volum, og dermed flaskebanken og pumpestørrelsen.
Ved å tilpasse trykkklassifiseringer, flensstørrelser og operatørvolum til kontrollsystemet på spesifikasjonsstadiet unngår man de vanlige feltproblemene: langsom lukking, elementer skadet av overtrykk og paneler som ikke kan betjene alle funksjonene på tegningen.
Ringformet BOP for borebrønnkontroll og nødforsegling Ringformet BOP for borebrønnkontroll, tilbyr ringformet forsegling og rask respons; velg med avstemte trykkklasser, flensstørrelser og operatørvolum. Se produkt →
Double Ram BOP for API 16A brønnhodetetning Double Ram BOP bruker to sylindre for en tetningsbarriere; API 6A/NACE MR0175, med trykk-, flens- og operatørvolum tilpasset kontrollsystemer. Se produkt → FAQ
Hvor mye brukbar væske trenger en BOP-akkumulator?
Nok til å betjene alle nødvendige nødfunksjoner i rekkefølge og fortsatt holde seg minst 200 psi over nitrogenforladning, noe som er nøyaktig hva en nedtrekkstest viser. Totalt flaskevolum er ikke svaret.
Hvilken nitrogenpåfylling bør jeg bruke?
På et 3000 psi-system er 1000 psi ved 70 °F det vanlige utgangspunktet, justert for temperaturene enheten faktisk vil se. Bekreft det med væskesiden isolert og drenert, og bruk kun tørt nitrogen.
Hvor ofte bør akkumulatoren testes?
Daglige trykk- og væskesjekker, med funksjons- og nedtrekkstester med intervaller fastsatt av API Std 53, operatørens brønnprogram og lokale forskrifter, ikke bare etter en feil.
Kan én akkumulatorenhet betjene to rigger?
Generelt nei. Brukbart volum, slangeløp og panellayout er utformet rundt en stabel og en rigglayout, så en andre stabel betyr vanligvis en større flaskebank eller en separat enhet.
Å kjøpe en akkumulator kommer ned til tre verifiserbare ting: et brukbart volum som er bevist ved test, en forhåndsladningsdisiplin som overlever vinteren, og forhindrere som samsvarer med det nominelle trykket på tegningen. Kjøpere som spør etter alle tre, og bekrefter produksjonsomfanget bak API 16A- og API 16C-merkene , blir sjelden overrasket i felten.
Verifikasjonstrinnet er identisk på nye og resertifiserte stabler, fordi hvert hulrom blir trykktestet før enheten går i arbeid. Det er derfor BOP-teststubben hører hjemme i samme samtale som kontrollenheten.
