Utblåsningsbrønnboring: årsaker, advarselsskilt og brønnkontrollbarrierer

En utblåsning under boring er tap av brønnkontroll: formasjonsvæske kommer inn i brønnhullet, barrierene som skal holde den tilbake svikter etter hverandre, og olje eller gass når overflaten uhemmet. Det er en kjede av feil snarere enn én ødelagt del, og kjeden starter vanligvis lenge før noen på rigggulvet legger merke til det.

Det er grunnen til at utblåsningsbrønnboring behandles som en disiplin snarere enn en risiko å være forsikret mot. Det som følger dekker begrepet nøyaktig, de fire årsakene bak de fleste hendelser, kick-indikatorene som gir et mannskap tid til å handle, utstyret som utgjør barrierestabelen, og vurderingene og testene som er verdt å sjekke når du spesifiserer eller kjøper brønnkontrollmaskinvare.

Hva er en utblåsningsbrønn?

En utblåsningsbrønn er en brønn hvis formasjonsfluider ikke lenger kan inneholdes, slik at olje, gass eller saltvann slipper ut fra brønnhullet til overflaten eller inn i en annen formasjon. Forskjellen mellom et spark og en utblåsning er en av omfang, ikke slags: et spark er en tilstrømning du fortsatt kan kontrollere, en utblåsning er en tilstrømning du ikke kan.

Et spark starter når trykket som utøves av borevæsken faller under poretrykket til formasjonen som bores. Hvis mannskapet stenger brønnen, sirkulerer tilstrømningen ut og gjenoppretter gjørmekolonnen, ender arrangementet som et spark. Hvis innstengningen mislykkes eller blir forsinket, blir den samme tilstrømningen en utblåsning, og ordforrådet skifter igjen avhengig av hvor væsken går.

Fire årsaker som forklarer de fleste utblåsninger ved boring

Nesten hver utblåsning under boring sporer tilbake til en slamkolonne som ikke lenger balanserer formasjonstrykket, etterfulgt av en av fire feilbaner.

1. Utilstrekkelig gjørmetetthet. Slam er vektet for lett for formasjonen som bores, eller det fortynnes av selve tilstrømningen, slik at det hydrostatiske hodet faller under poretrykk og brønnen begynner å strømme.
2. Mistet sirkulasjon. Når slam slipper ut i en permeabel eller oppsprukket sone, synker ringromnivået, hydrostatisk trykk faller med det, og en lavere formasjon kan mate brønnen. Tapt sirkulasjon og spark er så nært knyttet at mange operatører planlegger dem som én enkelt risikokategori.
3. Unormalt formasjonstrykk. En smal margin mellom poretrykk og bruddgradient gir lite rom mellom et spark og tapt retur. Et borevindu bare noen få tideler av et pund per gallon bredt straffer enhver avvik i gjørmevekt.
4. Feil i sementering og foringsrør. Sement som ikke isolerer skoen, eller en formasjon bak røret, lar væsken kanaliseres oppover - noen ganger dager etter at sementjobben så ren ut på pumpediagrammet.

Utstyrs- og prosedyrefeil sitter bak disse fire i stedet for ved siden av dem. En uprøvd preventer, et pitvolum ingen sammenlignet med forrige time, eller en langsom beslutning om å stenge hver gang, gjør et lærebokspark til en utblåsning.

Advarselsskilt: Fra spark til utblåsning

Kick-indikatorer vises minutter til timer før en utblåsning, og hver og en av dem er en endring i et tall som boreren allerede ser på.

Hendelsesgjennomganger gjentar den samme leksjonen: mannskaper som handler på den første indikatoren inneholder brønnen, mens mannskaper som venter på bekreftelse bruker lengre tid enn formasjonen trenger for å losse ringrommet.

Barrierestakken: Utstyr som forhindrer en utblåsningsbrønn

Brønnkontrollutstyr er bygget som en stabel av uavhengige barrierer, og hvert element har en jobb de andre ikke kan gjøre.

Utblåsningssikringer (API 16A)

En ringformet sperre lukkes først, tetter rundt nesten hvilken som helst form i hullet og gjør at røret kan strippes under trykk. Ramsikringer tar da over: en enkelt sylinder tetter på en rørstørrelse, mens en dobbel ram parer rørsylinder med blinde eller skjærstøter som kutter strengen og tetter et åpent hull. Arbeidstrykkklassifiseringen, ikke malingsfargen, avgjør om en sikring er akseptabel for en gitt brønn.

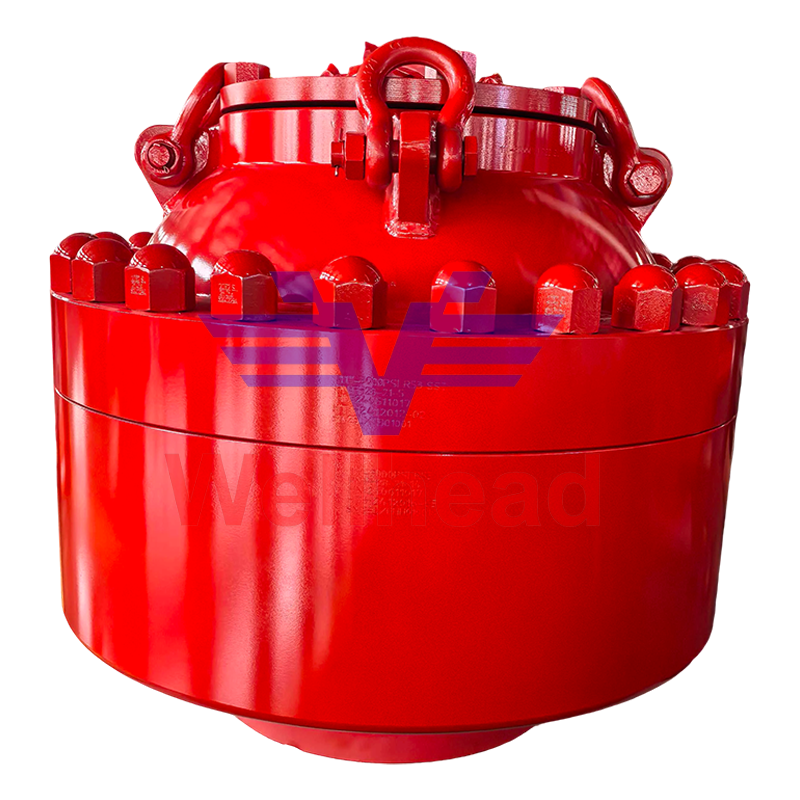

API 16A ringformet utblåsningssikring for brønnkontroll Ringformet forsegling BOP vist som den første tetningsbarrieren i en velkontrollert stabel, med detaljer om forsegling, holdbarhet og utstyrskompatibilitet. Se produkt →

En preventer er bare verdt navneskiltet når den er bevist, og det er der teststubben får sin plass. En riktig vurdert BOP-teststubbe lar en rigg verifisere stabelen ved fullt trykk før den er nødvendig i stedet for etter, og den beskytter også stabelen mot skade under gjentatte utestede sykluser.

Choke and kill manifolder (API 16C)

Når brønnen er stengt, blir strupemanifolden instrumentet som brukes for å bringe den tilbake under kontroll: den holder mottrykket på ringrommet mens tilstrømningen sirkuleres ut med en kontrollert hastighet. En drepemanifold gir den parallelle banen for å pumpe tungt fluid inn i brønnen. Begge må håndtere abrasive, gasskutte og noen ganger sure væsker ved fullt brønntrykk, så hard-faced chokes og korrekt orienterte strømningsbaner betyr mer her enn i nesten noen annen del av riggen.

Å drepe en utblåsningsbrønn: Hva som fungerer etter at kontrollen er tapt

Når en brønn blåser, endres målet fra forebygging til kontroll, og de tilgjengelige metodene faller inn i tre grupper.

• Bullheading og dynamisk drap. Tung væske pumpes inn raskere enn formasjonen kan mate brønnen, og tvinger tilstrømningen tilbake der den kom fra. Den passer grunne eller lavhastighetsbrønner og avhenger av overflatepumpekapasitet.
• Capping. En avslutningsstabel landes på brønnhodet for å stenge strømmen inn ved overflaten, vanligvis fra et fartøy. Den kjøper tid, men dreper ikke brønnen.
• Avlastning godt. En retningsbrønn bores for å krysse det blåsende brønnhullet, deretter pumpes tungt slam gjennom krysset for å drepe det. Det er det tregeste og mest pålitelige alternativet, og standardvalget for undervannsutblåsninger.

API 16C Choke Manifold for brønntrykkkontroll Overflatemanifold brukt i brønnkontrollmetoder for å regulere trykk gjennom strupeventiler under boring, ekstraksjon og overhalingsoperasjoner. Se produkt →

Alle tre er avhengige av samme overflatemaskinvare: pumper, høytrykksledninger og en manifold som kan holde og regulere trykket uten erosjon eller lekkasjer.

Matching av utstyrsvurderinger til virkelige brønnforhold

Trykkvurdering er det første filteret i ethvert brønnkontrollkjøp, men det er aldri det eneste. To enheter med samme 15 000 psi navneskilt kan oppføre seg svært forskjellig på en sur, varm brønn med høyt trykk.

• Trykkklasse og prøvetrykk. Arbeidspress definerer tjenestegrensen; testtrykk er hva maskinvaren må overleve på stubben. Be om begge deler, og for ordens skyld.
• Temperaturklasse. Elastomerer og seter er kvalifisert over et definert område, fra omtrent -46 °C til 121 °C for vanlige klasser og høyere for spesielle klasser. En sikring som er klassifisert for en temperert brønn er ikke automatisk akseptabel for en varmgassbrønn.
• Materialklasse. H2S- og CO2-innhold avgjør om standard karbonstål er akseptabelt eller om fuktede deler må oppfylle en sur servicespesifikasjon.
• Produktspesifikasjonsnivå. PSL-nivåene angir hvor mye ekstra testing og dokumentasjon som kreves, og de er den praktiske forskjellen mellom en ventil for generell service og en for kritisk brønnkontroll.

Brønnhodet under stabelen fortjener samme gransking som hindrene over den. Den bærer foringsrørstrengene, ser det samme formasjonstrykket og er den siste barrieren før væske når overflaten.

Brønnhode- og juletremontering for olje- og gassproduksjon Overflatebrønnhode- og juletremontasje for å kontrollere, overvåke og distribuere olje- og gassstrøm ved produksjonsbrønner. Se produkt →

Ofte stilte spørsmål

Hvor raskt kan et spark bli til en utblåsning?

I en gassbrønn kan det ta bare minutter. Gass utvider seg når den stiger, så en tilstrømning fra flere tusen meter ned kan avlaste ringrommet veldig raskt når det nærmer seg overflaten. Det er grunnen til at innstengningsprosedyren måles i sekunder og øves til den er automatisk.

Hva er forskjellen mellom en utblåsning og en underjordisk utblåsning?

En overflateutblåsning når rigggulvet og atmosfæren; en underjordisk utblåsning holder seg under bakken og tverrflyter inn i en grunnere formasjon. Underjordiske utblåsninger kan være vanskeligere å diagnostisere fordi det kan være lite synlig strømning ved overflaten, men de skader fortsatt brønnen og reservoaret.

Kan en utblåsning stoppes uten en avlastningsbrønn?

Noen ganger. Bullheading, tildekking og inngrep i brønnhull stopper alle utblåsninger, spesielt på land eller på grunt vann. En avlastningsbrønn brukes når andre metoder mislykkes eller når brønnen ikke kan nærmes trygt.

Hvor ofte bør en utblåsningssikring testes?

Funksjonstesting utføres normalt ukentlig eller per tur, med full trykktesting ved starten av en brønn, etter ethvert BOP-arbeid, og med intervaller fastsatt av operatørens brønnkontrollpolicy.

Utblåsningsbrønnboring belønner forberedelse mer enn reaksjon. En balansert gjørmekolonne, en testet barrierestabel og et mannskap som behandler en pit gain som et stopp-arbeid-signal forhindrer flere utblåsninger enn noe enkelt utstyr, og de koster langt mindre enn alternativet.
